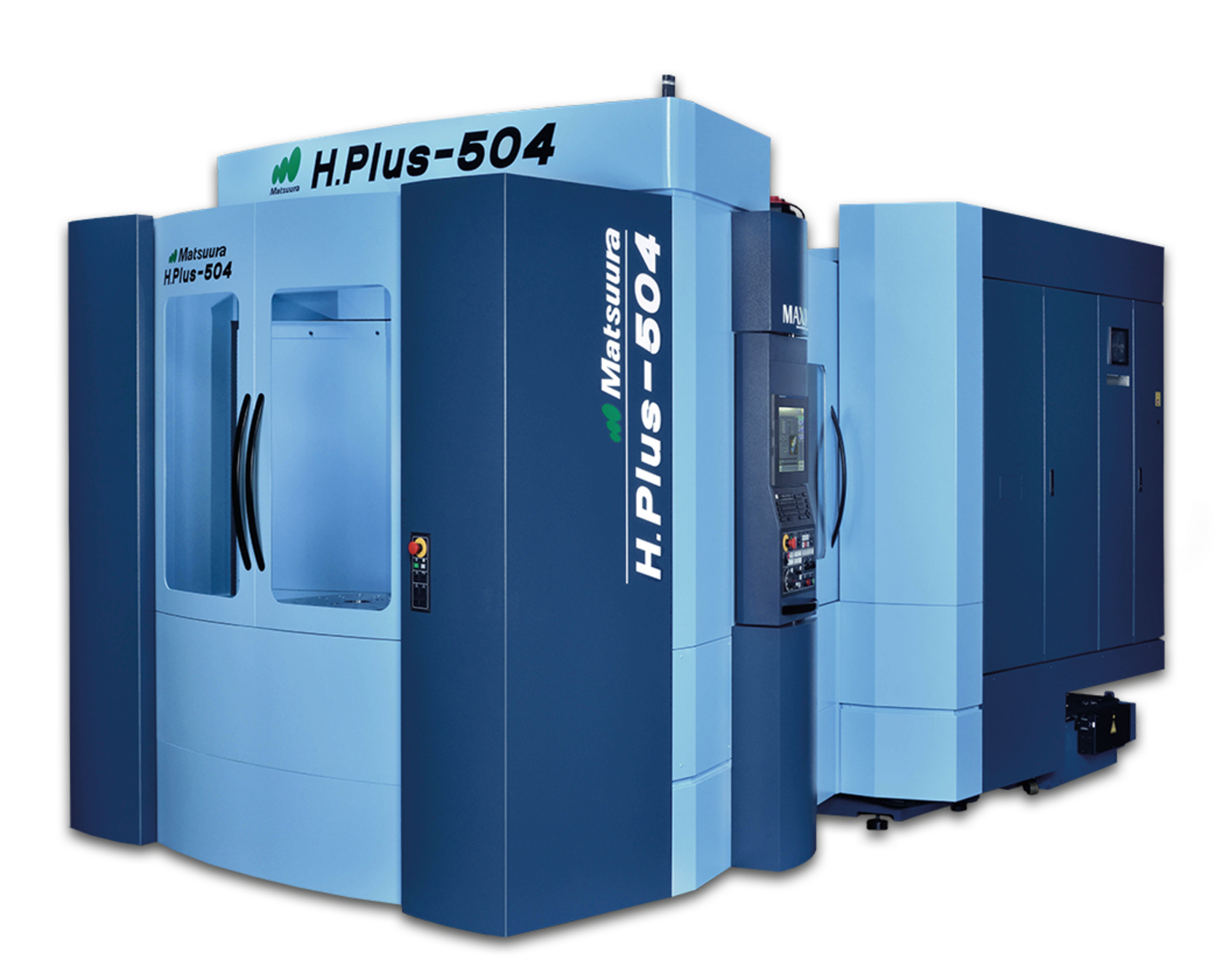

MATSUURA H.Plus-504

Horizontal-Bearbeitungszentrum

Verfügt über eine Palette von 500 x 500 mm und kann bis zu 750 kg beladen werden. Das horizontale Bearbeitungszentrum eignet sich zur automatischen Fertigung von Werkstücken jeglicher Art mit höchster Genauigkeit und hervorragender Oberflächengüte bei hoher Zerspanungsleistung. Die Maschine ist mit einem 60-fach Werkzeugwechsler und einem 2-fach-Palettenwechsler optimal für die Fertigung kleiner bis mittlerer Losgrößen ausgelegt.

Kontakt zurück zur Übersicht

Anwendungsbereiche

MaschinenbauMaschinenbau
Werkzeug/FormenbauWerkzeug/Formenbau
MedizintechnikMedizintechnik

Eigenschaften

  • präzise
  • großer Bearbeitungsraum bei kleiner Stellfläche
  • hochproduktiv
  • große Werkzeugspeicher
  • gut geeignet für unterschiedlichste Aufgaben

Steuerung

 FANUC31 iB

Verfahrbereiche

X-Achse730 mm
Y-Achse730 mm
Z-Achse800 mm

Vorschübe / Eilgänge

X-Achse60/60 m/min
Y-Achse60/60 m/min
Z-Achse60/60 m/min

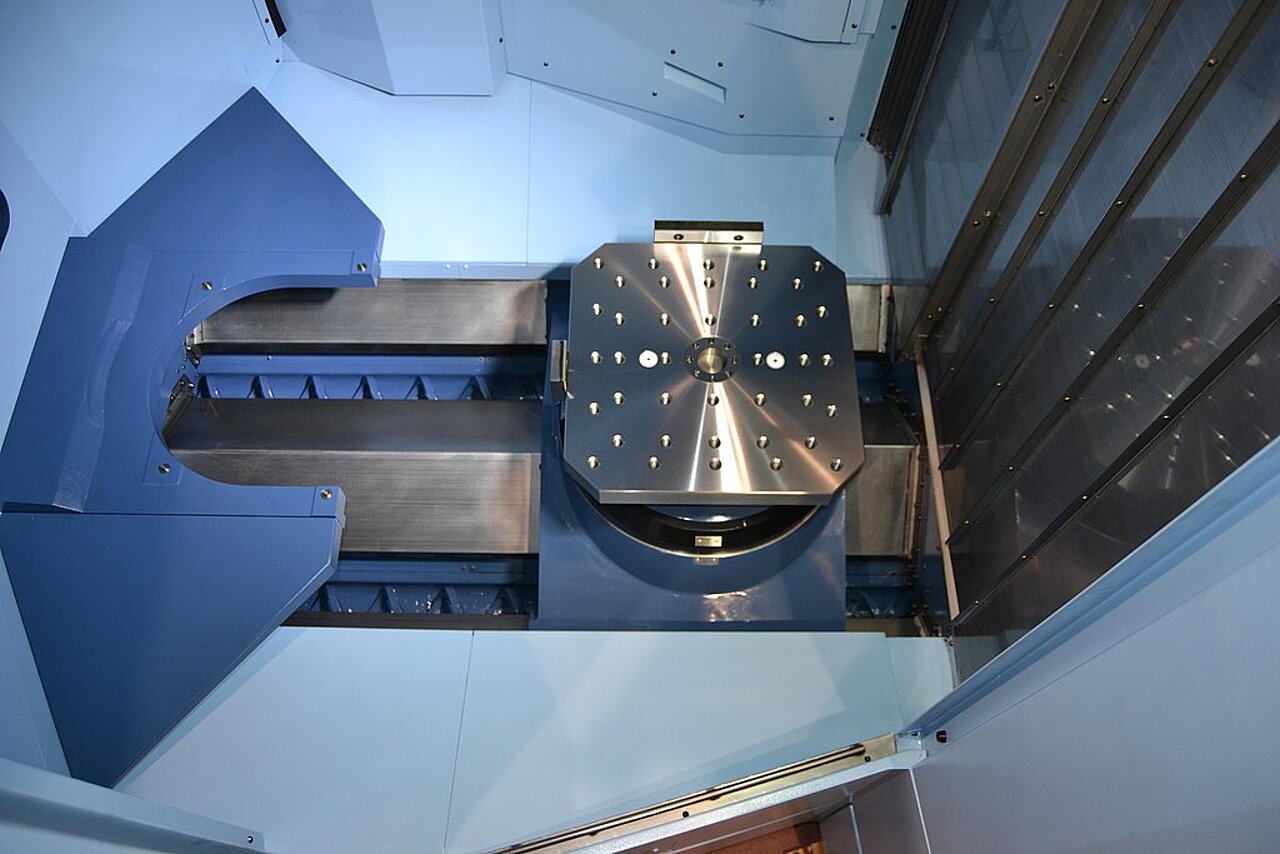

Tisch

Anzahl der Paletten2 / 6 / 12 Stück
Palettengröße500 x 500 mm
Max. Beladung750 kg
Max. WerkstückgrößeØ 800 x 1.000 mm

Spindel

Drehzahl40 ~ 12.000 min-1
Antriebsleistung15 / 22 kW
Max. Drehmoment187,3 Nm / 1.120 min-1

Werkzeuge

AufnahmenSK40 / BT40 / HSK63
Anzahl60 - 530 Stück

Downloads

H.Plus-504.pdf 1 MB
